前文我们简单介绍了 RDMA 中最常见的一些资源，包括各种 Queue，以及 MR 的概念等等。MR 用于控制和管理 HCA 对于本端和远端内存的访问权限，确保 HCA 只有拿到正确 Key 之后才能读写用户已经注册了的内存区域。为了更好的保障安全性，IB 协议又提出了 Protection Domain（PD）的概念，用于保证 RDMA 资源间的相互隔离，本文就介绍一下 PD 的概念。

# PD 是什么

PD 全称是 Protection Domain，意为"保护域"。域的概念我们经常见到，从数学上的“实数域”、“复数域”，到地理上的“空域”、“海域”等等，表示一个空间/范围。在 RDMA 中，PD 像是一个容纳了各种资源（QP、MR 等）的“容器”，将这些资源纳入自己的保护范围内，避免他们被未经授权的访问。一个节点中可以定义多个保护域，各个 PD 所容纳的资源彼此隔离，无法一起使用。

概念还是有些抽象，下面我们来看一下 PD 有什么作用，具体解决了什么问题。

# PD 的作用

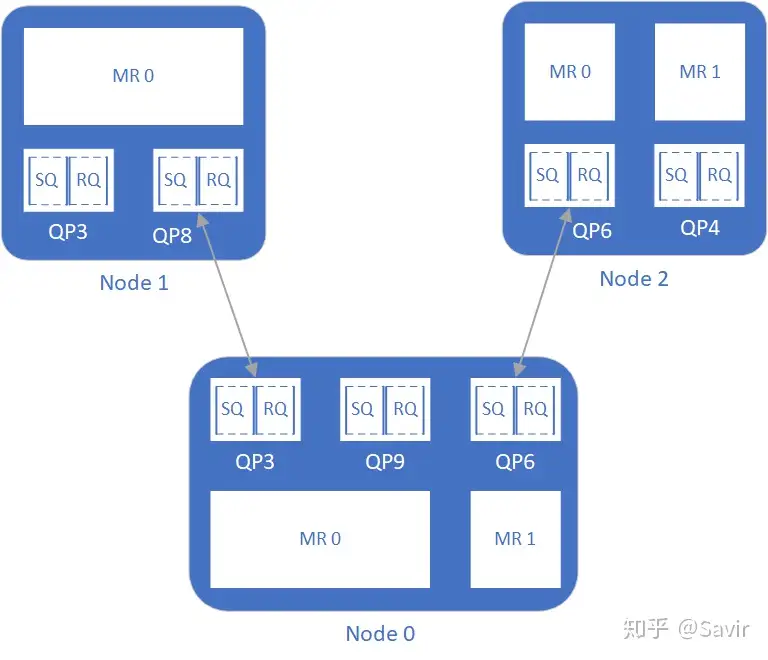

一个用户可能创建多个 QP 和多个 MR，每个 QP 可能和不同的远端 QP 建立了连接，比如下图这样（灰色箭头表示 QP 间的连接关系）：

由于 MR 和 QP 之间并没有绑定关系，这就意味着一旦某个远端的 QP 与本端的一个 QP 建立了连接，具备了通信的条件，那么理论上远端节点只要知道 VA 和 R_key（甚至可以靠不断的猜测直到得到一对有效的值），就可以访问本端节点某个 MR 的内容。

其实一般情况下，MR 的虚拟地址 VA 和秘钥 R_Key 是很难猜到的，已经可以保证一定的安全性了。但是为了更好的保护内存中的数据，把各种资源的权限做进一步的隔离和划分，我们在又在每个节点中定义了 PD，如下图所示

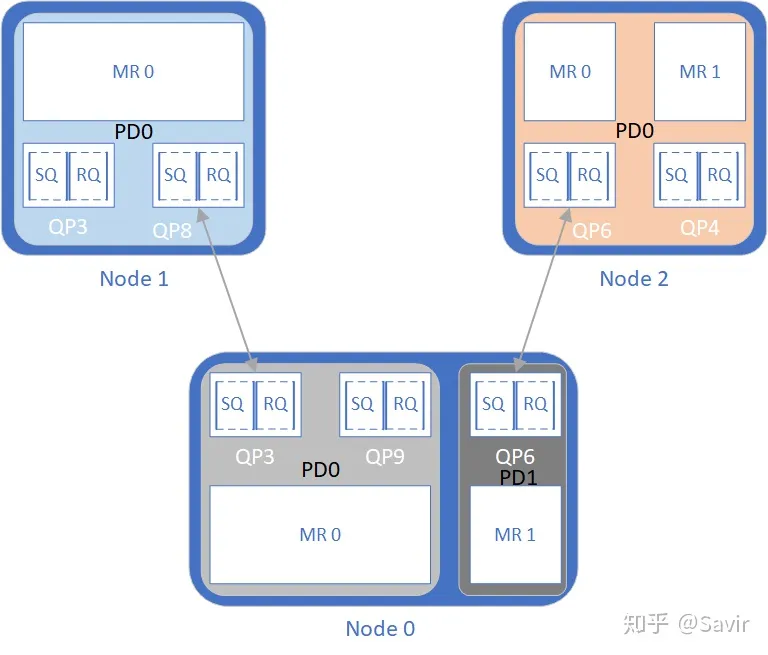

图中 Node 0 上有两个 PD，将 3 个 QP 和 2 个 MR 分为了两组，此外 Node 1 和 Node 2 中各有一个 PD 包含了所有 QP 和 MR。Node 0 上的两个 PD 中的资源不可以一起使用，也就是说 QP3 和 QP9 不能访问 MR1 的数据，QP6 也不可以访问 MR0 的数据。如果我们在数据收发时，指定硬件使用 QP3 和 MR1，那么硬件校验他们不属于同一个 PD 后，会返回错误。

对于远端节点来说，Node1 只能通过 QP8 相连的 QP3 来访问 Node0 的内存，但是因为 Node 0 的 QP3 被“圈”到了 PD0 这个保护域中，所以 Node 1 的 QP8 也只能访问 MR0 对应的内存，无论如何都无法访问 MR1 中的数据，这是从两个方面限制的：

1. Node 1 的 QP8 只跟 Node 0 的 QP3 有连接关系，无法通过 Node 0 的 QP6 进行内存访问。
2. Node 0 的 MR1 和 QP3 属于不同的 PD，就算 Node 1 的 QP8 拿到了 MR1 的 VA 和 R_key，硬件也会因为 PD 不同而拒绝提供服务。

所以就如本文一开始所说的，PD 就像是一个容器，将一些 RDMA 资源保护起来，彼此隔离，以提高安全性。其实 RDMA 中不止有 QP、MR 这些资源，后文即将介绍的 Address Handle，Memory Window 等也是由 PD 进行隔离保护的。

# 如何使用 PD

还是看上面的图，我们注意到 Node 0 为了隔离资源，存在两个 PD；而 Node 1 和 Node 2 只有一个 PD 包含了所有资源。

我之所以这样画，是为了说明一个节点上划分多少个 PD 完全是由用户决定的，如果想提高安全性，那么对每个连接到远端节点的 QP 和供远端访问的 MR 都应该尽量通过划分 PD 做到隔离；如果不追求更高的安全性，那么创建一个 PD，囊括所有的资源也是可以的。

IB 协议中规定：每个节点都至少要有一个 PD，每个 QP 都必须属于一个 PD，每个 MR 也必须属于一个 PD。

那么 PD 的包含关系在软件上是如何体现的呢？它本身是有一个软件实体的（结构体），记录了这个保护域的一些信息。用户在创建 QP 和 MR 等资源之前，必须先通过 IB 框架的接口创建一个 PD，拿到它的指针/句柄。接下来在创建 QP 和 MR 的时候，需要传入这个 PD 的指针/句柄，PD 信息就会包含在 QP 和 MR 中。硬件收发包时，会对 QP 和 MR 的 PD 进行校验。更多的软件协议栈的内容，我会在后面的文章中介绍。

另外需要强调的是，PD 是本地概念，仅存在于节点内部，对其他节点是不可见的；而 MR 是对本端和对端都可见的。

为了方便大家查阅和学习，以后我会列出文章涉及的协议章节，前面的内容有时间的时候我也会补充一下。

# PD 相关协议章节

• 3.5.5 PD 的基本概念和作用
• 10.2.3 介绍了 PD 和其他一些 RDMA 资源的关系，以及 PD 相关的软件接口。
• 10.6.3.5 再次强调 PD 和 MR 及 QP 的关系。
• 11.2.1.5 详细介绍 PD 的 Verbs 接口，包括作用、入参、出参和返回值等。

好了，关于 PD 的介绍就到这里。下文我会介绍用于 UD 服务类型的 Address Handle 的概念。
